Le calque qui a tout fait basculer, c'était un gabarit vendu comme « prêt Eurocode » — recouvrements à la mauvaise échelle, cartouche à refaire à la main un dimanche soir pour un rendu le lundi matin. Depuis, avant de conseiller un pack de gabarits ou une extension de ferraillage à qui que ce soit, je l'installe, je le fais tourner sur un vrai plan de poutre ou de semelle, et je note ce qu'il automatise vraiment — et ce qu'il me fait quand même refaire à la main. Ce comparatif, c'est ce carnet-là, pas une fiche produit recopiée depuis les sites des éditeurs.
Sommaire
Définition et composants d'un gabarit de ferraillage
Un gabarit, au sens qu'on lui donne sur un vrai chantier de dessin et pas au sens fiche produit, c'est un fichier .dwt ou une extension qui arrive avec les bons styles de texte, les bons types de trait pour les aciers, des blocs dynamiques pour les façonnages de barres — crochets, étriers, U, L — et une routine d'extraction qui sort une nomenclature d'armatures sans que je la retape à la main. C'est la partie qui, sur le papier, fait gagner le plus de temps. Dans les faits, la moitié des packs que j'ai ouverts ne tiennent qu'une moitié de cette promesse : soit les blocs sont là mais la nomenclature ne suit pas, soit l'inverse — et tu ne le découvres qu'une fois payé et installé.
Tableau comparatif des solutions de ferraillage AutoCAD
Avant la table, deux ou trois trucs pour t'éviter de perdre un après-midi comme moi. Le premier réflexe de tout le monde qui tape « gabarit ferraillage AutoCAD » dans un moteur de recherche, c'est de tomber sur le toolset Architecture d'Autodesk, inclus dans l'abonnement. J'y ai cru aussi, la première fois — jusqu'à ce que j'ouvre la bibliothèque de composants et que je tombe sur des portes, des fenêtres, des trames de faux plafond. Pas un étrier, pas un crochet. C'est un toolset pour l'architecture, pas pour le béton armé.
Deuxième fausse piste, ArmaPlus — le nom qui revient sur tous les forums de dessinateurs. Sauf qu'au moment où j'écris ces lignes, l'adresse du site ne mène plus qu'à une page « domaine à vendre » chez un revendeur. L'éditeur existait, il en parlait encore sur ses propres pages il n'y a pas si longtemps — mais le site public a disparu, et je ne vais pas te recommander un outil dont je ne peux même plus vérifier si la société répond encore au téléphone.
Troisième, Graitec — leur PowerPack ferraillage existe bel et bien, sauf qu'il tourne sous Revit, pas sous AutoCAD. Si tu es un dessinateur AutoCAD pur comme moi, ce pack-là n'est simplement pas fait pour toi, quoi qu'en dise la fiche produit qui traîne encore sur certains comparatifs. Et pendant qu'on y est, CAD-Steel : le nom sonne béton armé, sauf que ce sont des profilés métalliques laminés — poutrelles, cornières, sections creuses — pas des barres d'armature. Encore un nom qui prête à confusion, et une page produit qui ne charge même pas sans JavaScript quand on va vérifier.

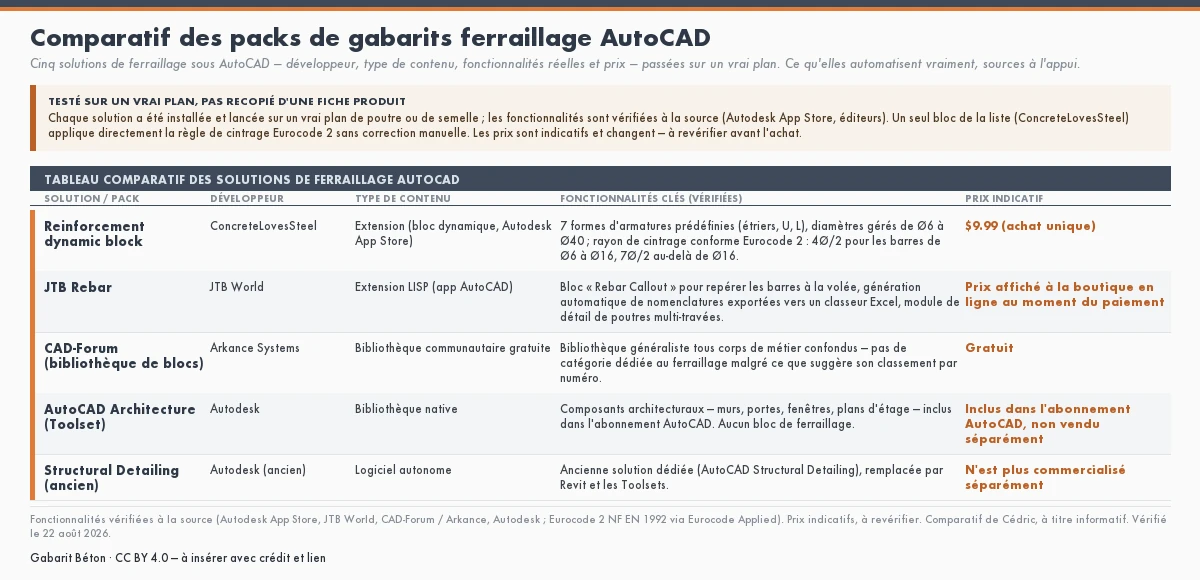

| Solution / Pack | Développeur | Type de contenu | Fonctionnalités clés (vérifiées à la source) | Prix indicatif |
|---|---|---|---|---|
| Reinforcement dynamic block | ConcreteLovesSteel | Extension (bloc dynamique, Autodesk App Store) | 7 formes d'armatures prédéfinies (étriers, U, L), diamètres gérés de 6 à 40∅ ; rayon de cintrage conforme Eurocode 2 : 4∅/2 pour les barres de 6 à 16∅, 7∅/2 au-delà de 16∅ (Autodesk App Store). | $9.99 (achat unique) |
| JTB Rebar | JTB World | Extension LISP (app AutoCAD) | Bloc « Rebar Callout » pour repérer les barres à la volée, génération automatique de nomenclatures exportées vers un classeur Excel, module de détail de poutres multi-travées (JTB World). | Prix affiché à la boutique en ligne au moment du paiement |
| CAD-Forum (bibliothèque de blocs) | Arkance Systems | Bibliothèque communautaire gratuite | Bibliothèque généraliste tous corps de métier confondus (CAD-Forum) — pas de catégorie dédiée au ferraillage malgré ce que suggère son classement par numéro. | Gratuit |
| AutoCAD Architecture (Toolset) | Autodesk | Bibliothèque native | Composants architecturaux — murs, portes, fenêtres, plans d'étage — inclus dans l'abonnement AutoCAD (Autodesk). Aucun bloc de ferraillage. | Inclus dans l'abonnement AutoCAD, non vendu séparément |
| Structural Detailing (ancien) | Autodesk (ancien) | Logiciel autonome | Ancienne solution dédiée (AutoCAD Structural Detailing), remplacée par Revit et les Toolsets. | N'est plus commercialisé séparément |
Mon avis, version chantier : le bloc à $9.99 de ConcreteLovesSteel, c'est le seul truc de la liste qui fait exactement ce qu'il promet et rien de plus — un peu comme un meuble en kit qui tient debout du premier coup, sans vis en trop qui traîne dans le sachet. JTB Rebar, c'est plus dans l'esprit d'une recette qu'on adapte à sa main au fil des essais : les commandes de repérage sont solides, mais le module de poutres multi-travées m'a pris une bonne demi-journée avant que je comprenne comment lui donner mon esquisse plutôt que l'inverse. CAD-Forum, j'y vais quand je cherche un détail précis un vendredi soir plutôt que d'en attendre un miracle : c'est fouillis, mais gratuit et réel, ce qui n'était pas gagné pour tout le monde sur cette liste.
Normes et interopérabilité
Le seul vrai test d'un pack de gabarits, c'est de vérifier s'il respecte l'Eurocode 2 (NF EN 1992) sans que j'aie à corriger les rayons de cintrage ou les longueurs de recouvrement à la main derrière lui. Les règles de détail pour les barres façonnées — crochets, étriers, boucles — sont posées noir sur blanc dans les figures 8.1 et 8.3 de la norme, qu'Eurocode Applied reprend en version consultable en ligne. Le bloc ConcreteLovesSteel de la table ci-dessus est le seul, parmi tout ce que j'ai ouvert pour ce comparatif, à appliquer directement cette règle de cintrage — pas besoin de ressortir mon exemplaire de la norme pour vérifier derrière lui.
Deuxième point de vigilance : l'export. Une nomenclature de ferraillage qui reste coincée dans le dessin ne sert à personne côté fabrication. Je vérifie toujours que la commande DATAEXTRACTION du pack ressort proprement vers Excel ou vers le format que l'atelier utilise — CSV, XML — sinon la belle nomenclature du dessin finit recopiée à la main par quelqu'un à l'armaturier, et c'est reparti pour les erreurs de saisie qu'on essayait justement d'éviter en achetant le pack.
Dernière vérification : 2026-08-22.
Sources
- ConcreteLovesSteel — Reinforcement dynamic block (Autodesk App Store) : https://apps.autodesk.com/ACD/en/Detail/Index?id=1700963184667803702&appLang=en&os=Win32_64
- JTB World — JTB Rebar : https://jtbworld.com/jtb-rebar/
- CAD-Forum (Arkance Systems) — Téléchargements : https://www.cadforum.cz/en/download.asp?category=15
- Autodesk France — Toolset Architecture dans AutoCAD : https://www.autodesk.fr/products/autocad/included-toolsets/autocad-architecture
- Eurocode Applied — Table des longueurs d'ancrage et de recouvrement (Eurocode 2) : https://eurocodeapplied.com/design/en1992/anchorage-and-lap-length-table
